PVGround WebView: GES Projesini Tek Tokenla Tarayıcıda Açmak

Büyük ölçekli GES projelerinde paylaşım üç yerden kırılıyordu. Birincisi lisans ve kurulum bariyeri: projeyi görecek herkesin AutoCAD’e erişimi yok ve yatırımcı toplantısında “önce şu programı kurun” cümlesi kurulamaz. İkincisi çizimin el değiştirmesi: DWG göndermek, mühendislik dosyasının kontrolünü kaybetmek demek. Üçüncüsü mobil erişim: sahada telefon veya tabletle projeye bakmak masaüstü CAD dünyasında mümkün değildi.

Hedef netti: mühendisliği bitmiş projeyi, çizimi vermeden, kurulum istemeden, her cihazda ve CAD’deki doğrulukta göstermek.

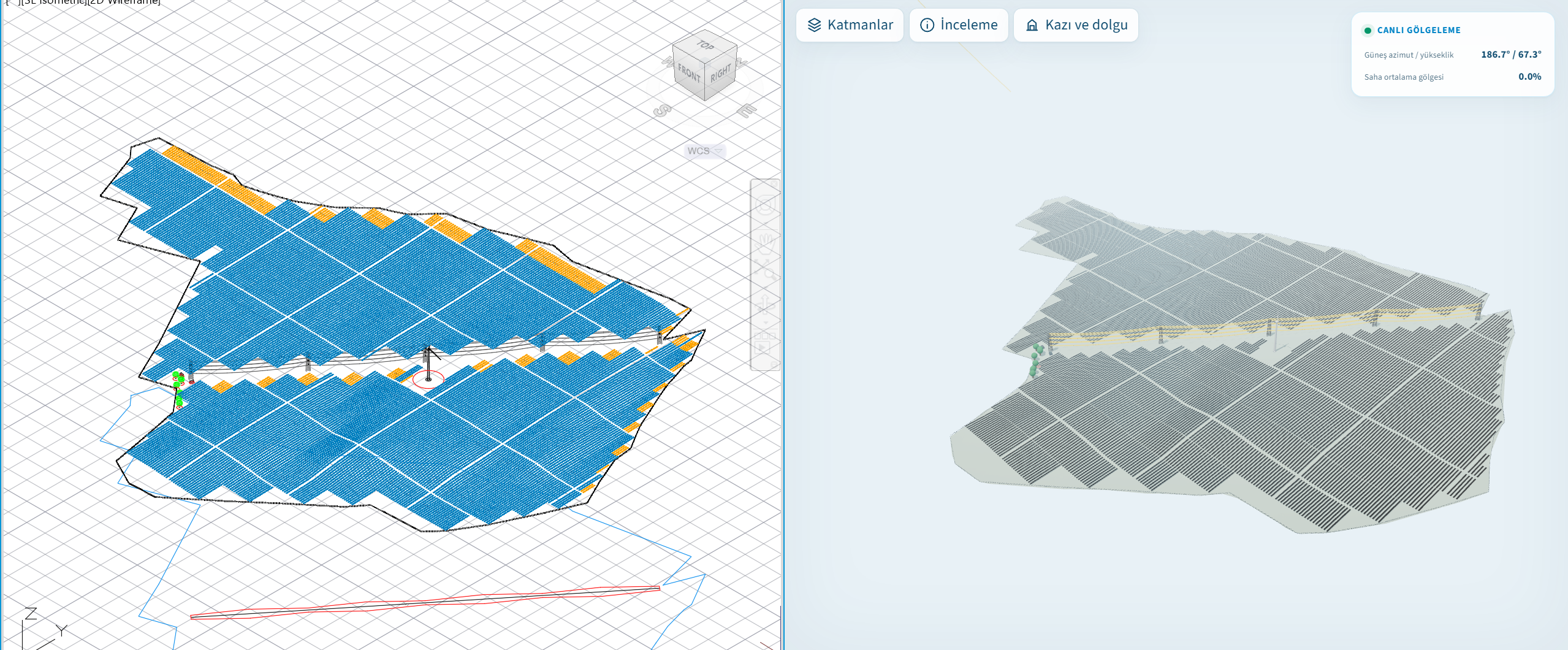

DWG paylaşımının bariyerleri: lisans, kurulum, dosya transferi

Paylaşımın tamamı tek bir anahtar üzerinden akar. Mühendis projeyi AutoCAD içinde bitirir ve tek tıkla paylaşım tokenı üretir. İşlem sırasında ilerleme görünür, istenirse iptal edilir; bir aksilik olursa gölge ve verim hesaplamaları tekrarlanmadan işlem kaldığı yerden yeniden denenir. Üretilen PVW-XXXX-XXXX kodu tek tuşla panoya kopyalanır.

Kod e-postayla, mesajla, hatta telefonda okunarak iletilir; DWG mühendiste kalır. Karşı taraf webview.pvground.com adresine tokenı yazar ve proje tarayıcıda 3B açılır. Telefon, tablet ya da AutoCAD’siz bir laptop yeterlidir. Paylaşım 90 gün geçerli kalır; istenirse süresi dolmadan iptal edilir.

Karşı tarafın gördüğü tek şey bir token alanıdır: hesap açma yok, dosya yükleme yok, eklenti kurma yok.

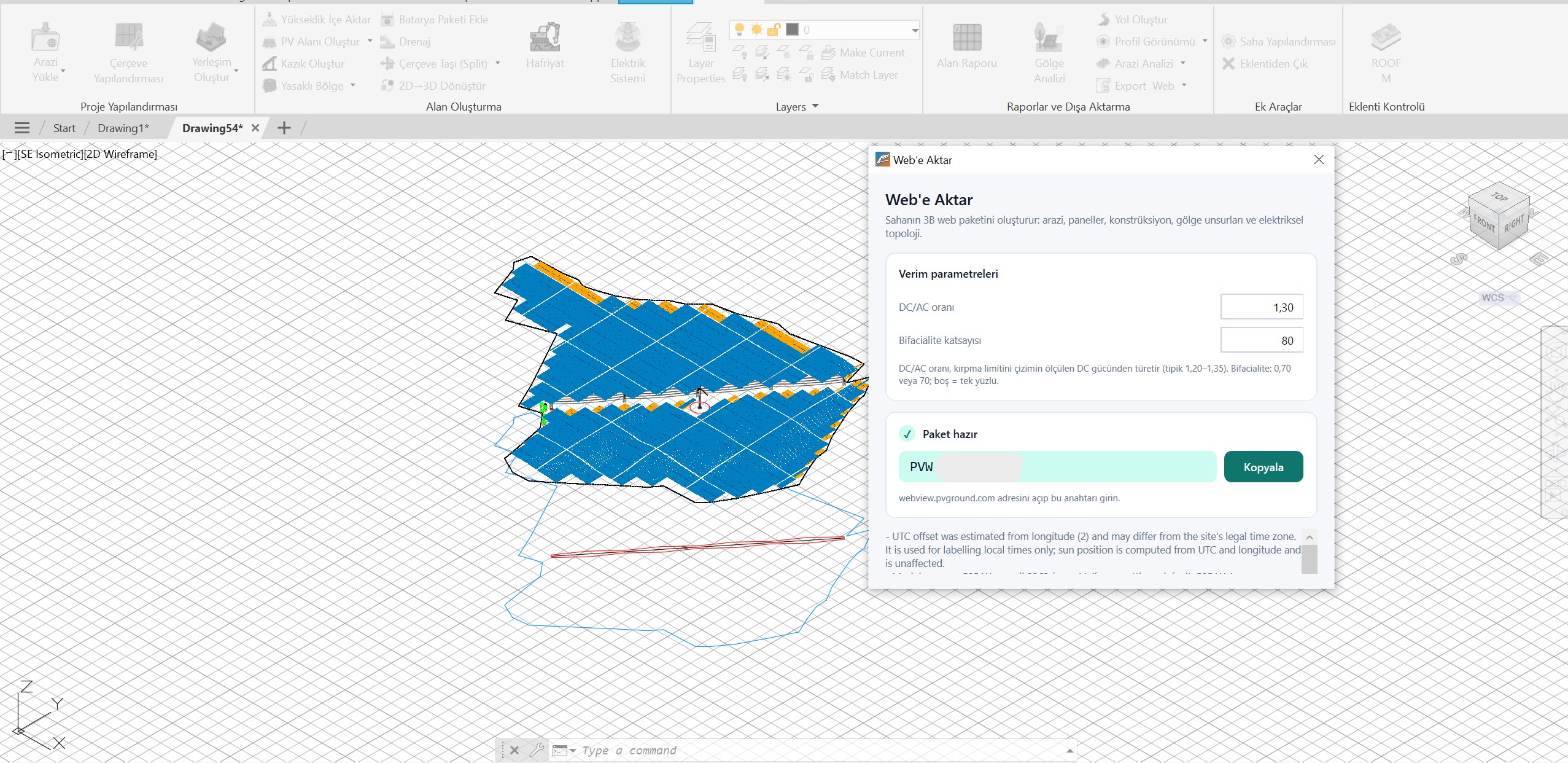

AutoCAD içinde tek tıkla paylaşım tokenı üretimi

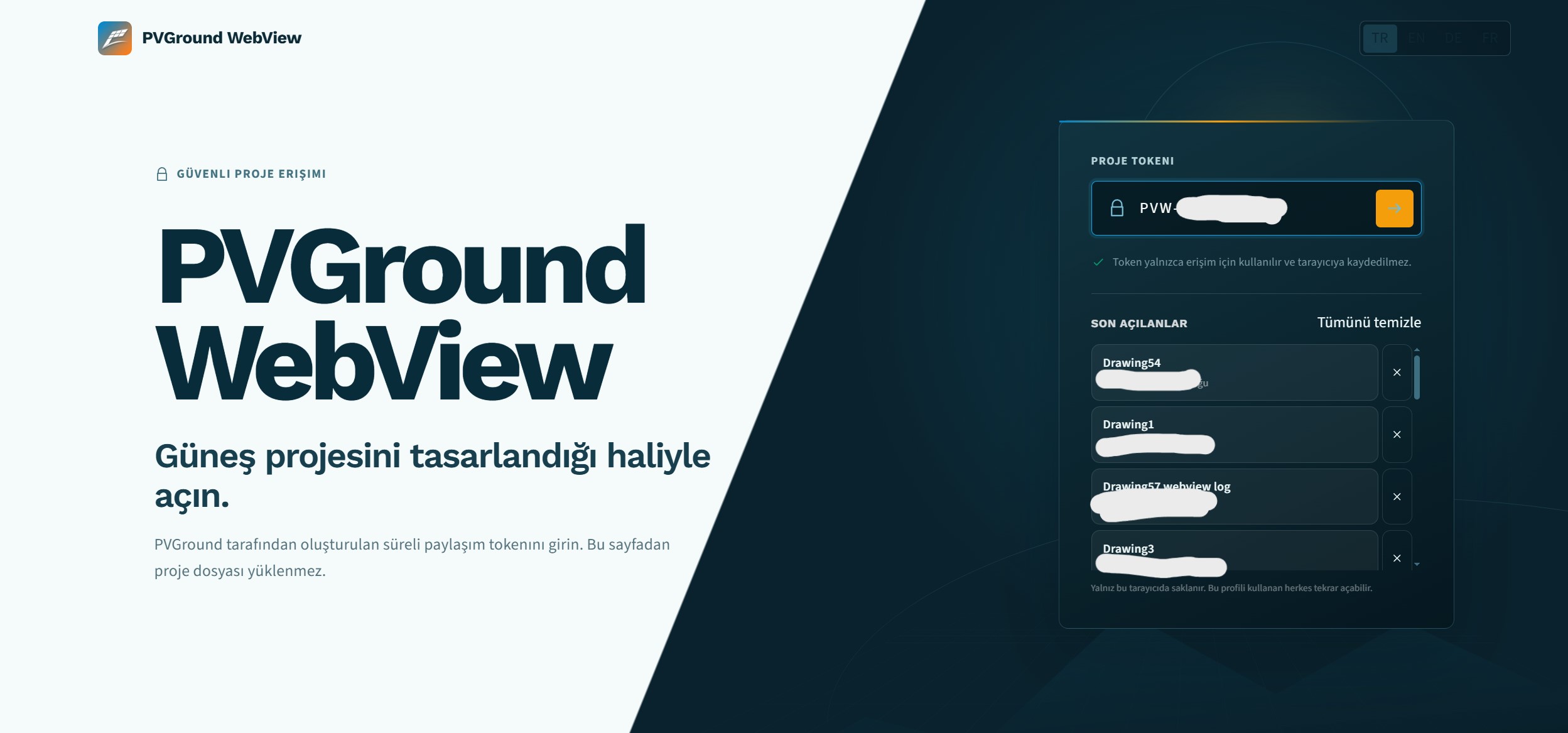

WebView giriş ekranında token girişi

Token deneyimi ne kadar basitse, arkasındaki mühendislik o kadar yoğun. İlk zorluk hassasiyet: büyük ölçekli sahalar tarayıcıda açıldığında panellerin kayması veya sıraların bozulması kabul edilemez. WebView, CAD’deki konum doğruluğunu koruyacak şekilde tasarlanmıştır; kilometrelerce genişlikteki bir sahada bile tablalar AutoCAD’de nerede duruyorsa tarayıcıda da orada durur.

İkinci zorluk sahneyi aslına sadık kurmaktır. Arazi gerçek topografyasıyla gelir. Tablalar ve modüller gerçek boşluklarıyla durur: modül araları, motor boşlukları, ek yerleri ve uç mesafeleri masaüstünde hesaplanır ve sahneye aynen taşınır; tarayıcıda yeniden hesap yapılmadığı için fark oluşamaz. Kazık ve konstrüksiyon kesitleriyle, gölge objeleri gölgelenme hesabındaki geometrileriyle, elektrik altyapısı trafo, inverter, string ve kablo güzergâhlarıyla sahnededir. Tracker’lar gün içinde gerçek takip açılarıyla döner.

Yedi katmanın her biri bağımsız açılıp kapanır; gölgelenme ısı haritası da ayrı bir katmandır. Tarihi seçip saati kaydırdığınızda gölgeler gün ışığı penceresi içinde gerçek zamanlı hareket eder.

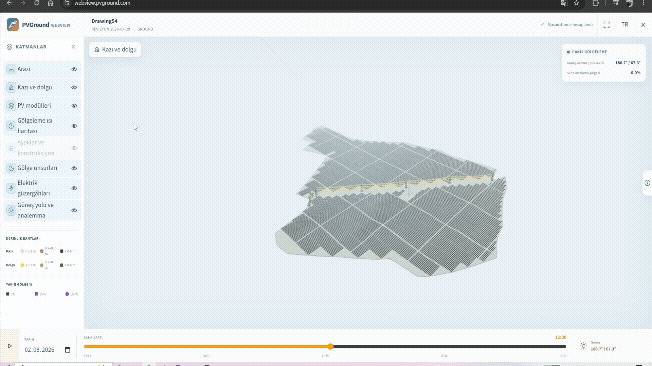

WebView katman paneli: katmanların açılıp kapanması

GIF

Hafriyat, yatırım kararlarının en pahalı kalemlerinden biridir ve iki boyutlu kot haritalarıyla anlatması zordur. WebView’da arazi, orijinal zemin ve nihai tasarım kotu olmak üzere iki yükseklik bilgisini aynı anda taşır; geçiş yumuşak bir animasyonla oynatılır.

Dönüşüm tüm sahada aynı anda olmaz: ilerleyen bir çalışma cephesi gibi, kazı sahanın bir ucundan öbürüne süpürerek ilerler. Yatırımcı, “iş makinesi nereden girip nereye ilerleyecek” hikâyesini sahadaymış gibi izler. Renk bantlı kazı-dolgu haritası ve PV alanı bazında hacim toplamları eşlik eder; zeminde herhangi bir noktaya tıklanıp orijinal ve nihai kot karşılaştırılır.

Elektrik katmanı açıldığında trafolar, inverterler ve kablo güzergâhları sahnenin üzerinde net biçimde okunur; bir cihaza tıklandığında kimliği ve bağlantıları incelenir. Proje, Topoloji ve İnşaat sekmelerinde cihaz, string ve kablo toplamları hazırdır.

Elektrik katmanı: trafo, inverter ve kablo güzergâhları

Erişim tokenla başlar ve tokenla biter. Token tek yetkidir; karşı tarafla başka hiçbir kimlik bilgisi paylaşılmaz. Paylaşılan şey DWG değildir; yalnızca görüntülemeye uygun, salt-okunur bir proje sahnesidir. Çizim indirilemez, sahnede değişiklik yapılamaz. Proje verisi bütünlük kontrolünden geçmeden açılmaz. Görüntüleyici arama motorlarına kapalıdır. Paylaşım 90 gün sonra kendiliğinden kapanır; süresi dolmadan da iptal edilebilir.

Performans tarafında, binlerce tablalık bir sahayı tarayıcıda akıcı gezdirmek için görüntüleme özel olarak optimize edilmiştir. Böylece büyük sahalar telefonda bile akıcı kalır.

Telefonda açılmış WebView projesi
