Fixed-tilt güneş tasarımında en faydalı sorulardan biri şudur: yerleşimde ne kadar düzenlilik korumalıyız? Satır aralığı tek bir girdi gibi görünür; oysa pratikte arazi, gölgeleme, DC/AC kapasite, kablolama, saha uygulaması ve proje ekonomisine bağlanır. PVGround ile aynı modelde hem sabit spacing baseline’ı hem Adapt Spacing yerleşimini üretip farkı PVsyst ile doğrulayabilirsiniz.
Adım 1
Sabit Pitch Neden Hâlâ Mantıklı
Sabit pitch’in net bir mantığı vardır. Satır aralığını seçersiniz, tutarlı tutarsınız, gölgelemeyi kontrol edersiniz; yerleşim hem anlatması hem sahadaki aplikasyonu hem de tekrarlanması kolay olur. İnşaat ekipleri ve EPC koordinasyonu için bu sadeleşme önemlidir.
Birçok sahada tek spacing yeterlidir. Temiz bir baseline, anlaşılır metraj ve saha ekiplerinin sürekli istisna kontrol etmeden kurabileceği bir düzen sunar.
Adım 2
Aynı Pitch Arazide Neden Farklı Davranır
Arazi düz bir tablo gibi davranmaz. Aynı pitch, eğim, yönelim ve yerel yüzey farkına göre sahanın bir bölümünde muhafazakâr, başka bir bölümünde agresif sonuç verebilir.
Asıl gerilim burada ortaya çıkar: pitch tüm yerleşimde sabit mi kalmalı, yoksa arazinin gerçek davranışına mı uymalı? Cevap otomatik değildir — ama varsaymak yerine ölçülmeye değer.

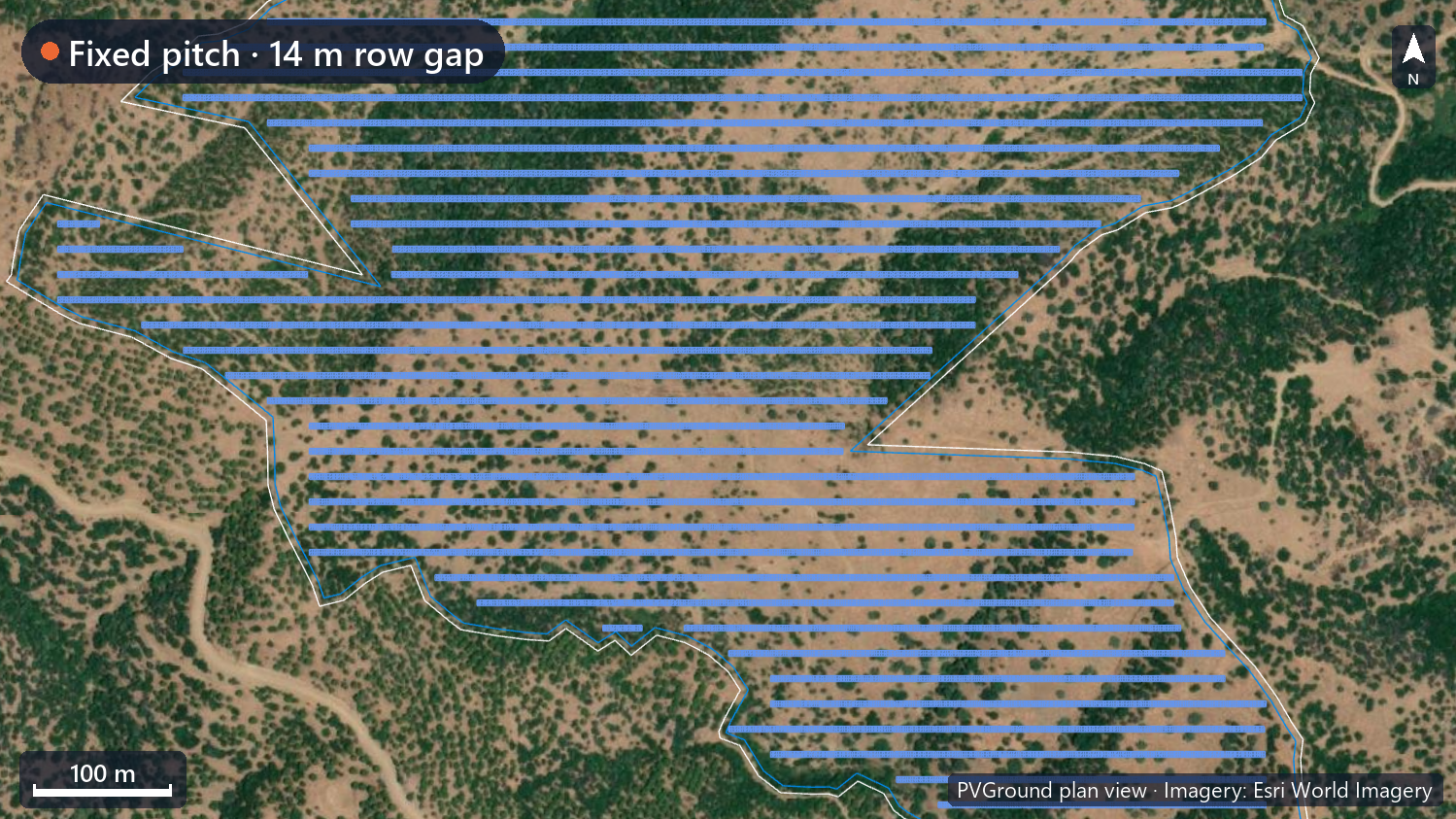

Değişken eğimli arazide sabit satır aralığı yerleşimi
Adım 3
PVGround Adapt Spacing Bir Tasarım Seçeneği Olarak
Adapt Spacing, PVGround’un tek sabit pitch’e alternatif arazi-duyarlı yerleşim yaklaşımıdır. Her yerde aynı aralığı zorlamak yerine, yazılımın gölge analiziyle hizalı şekilde satır mesafesini satır satır değiştirebilirsiniz.
Pratikte bu genellikle Layout Iteration veya adaptive spacing akışlarıyla başlar: frame ayarları ve gölge hedeflerini tanımlarsınız, farklı spacing değerlerinde kapasiteyi karşılaştırırsınız; araç araziyi kağıtta düzleştirmek yerine takip eden bir spacing deseni önerir.
Sabit spacing yerleşimi baseline kalır. Adapt Spacing ise şu soruyu sorar: sahaya nefes aldırırsak ne değişir?

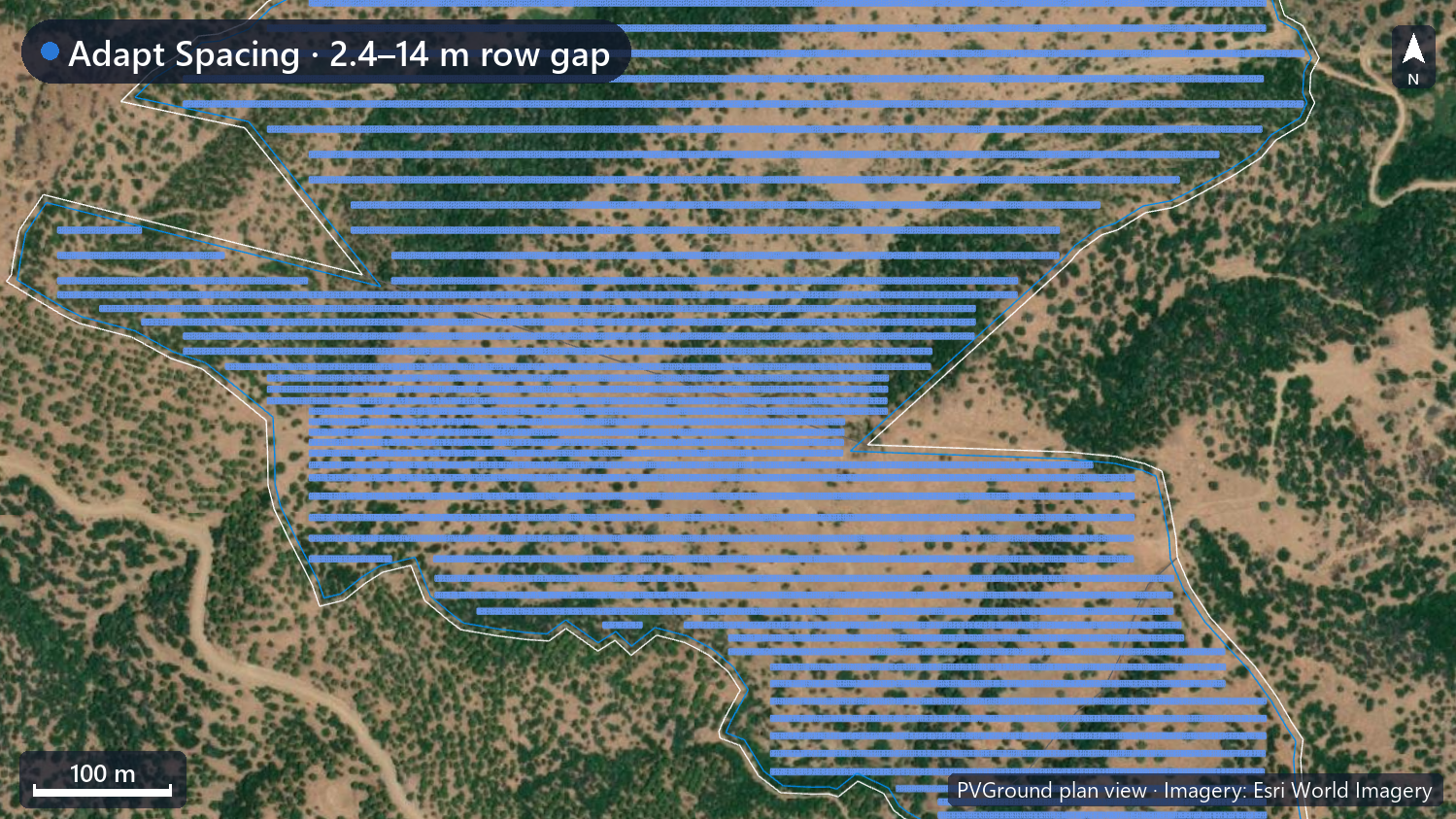

Aynı sahada PVGround Adapt Spacing yerleşimi

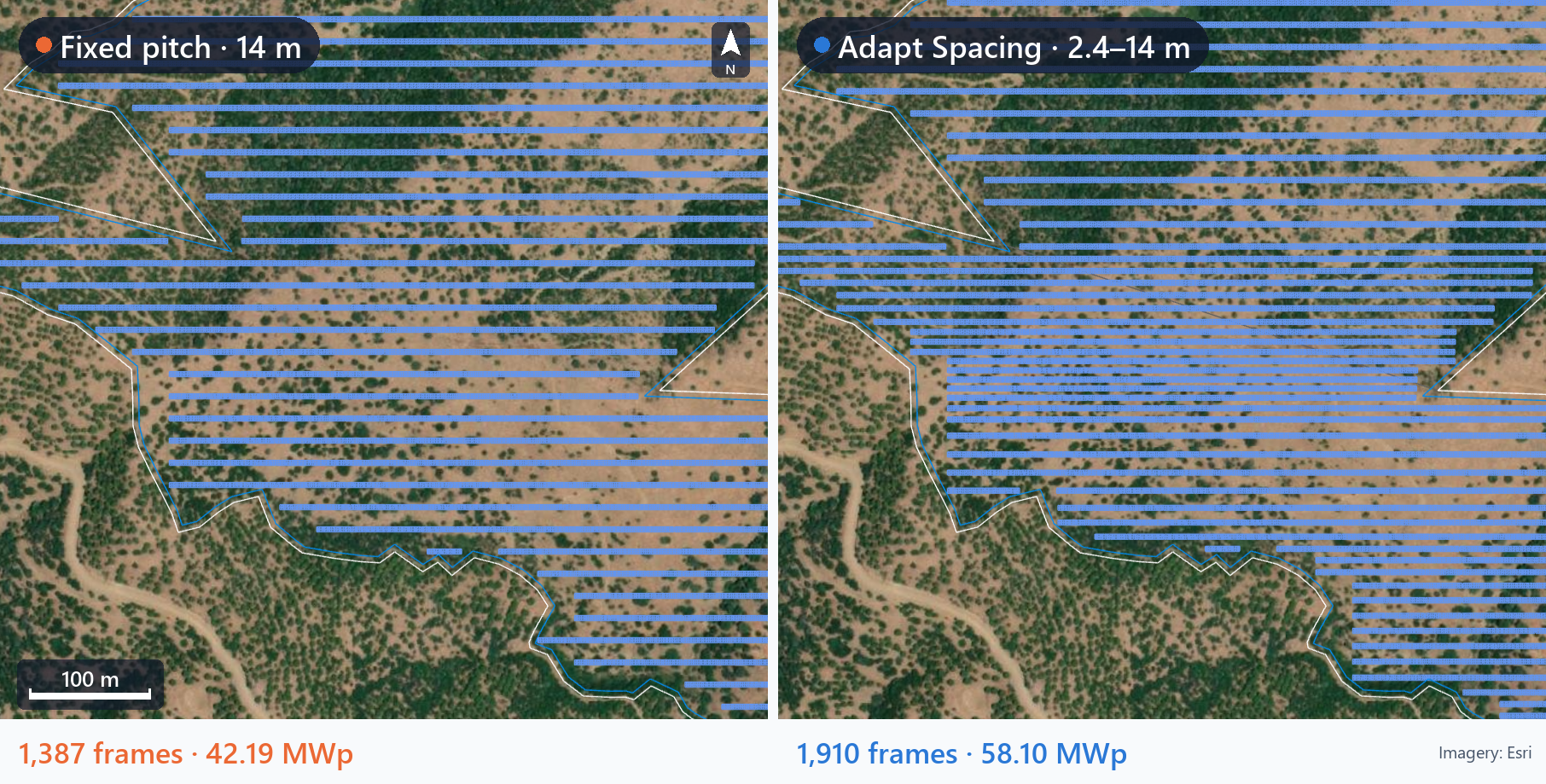

Sabit spacing ve Adapt Spacing yan yana karşılaştırma

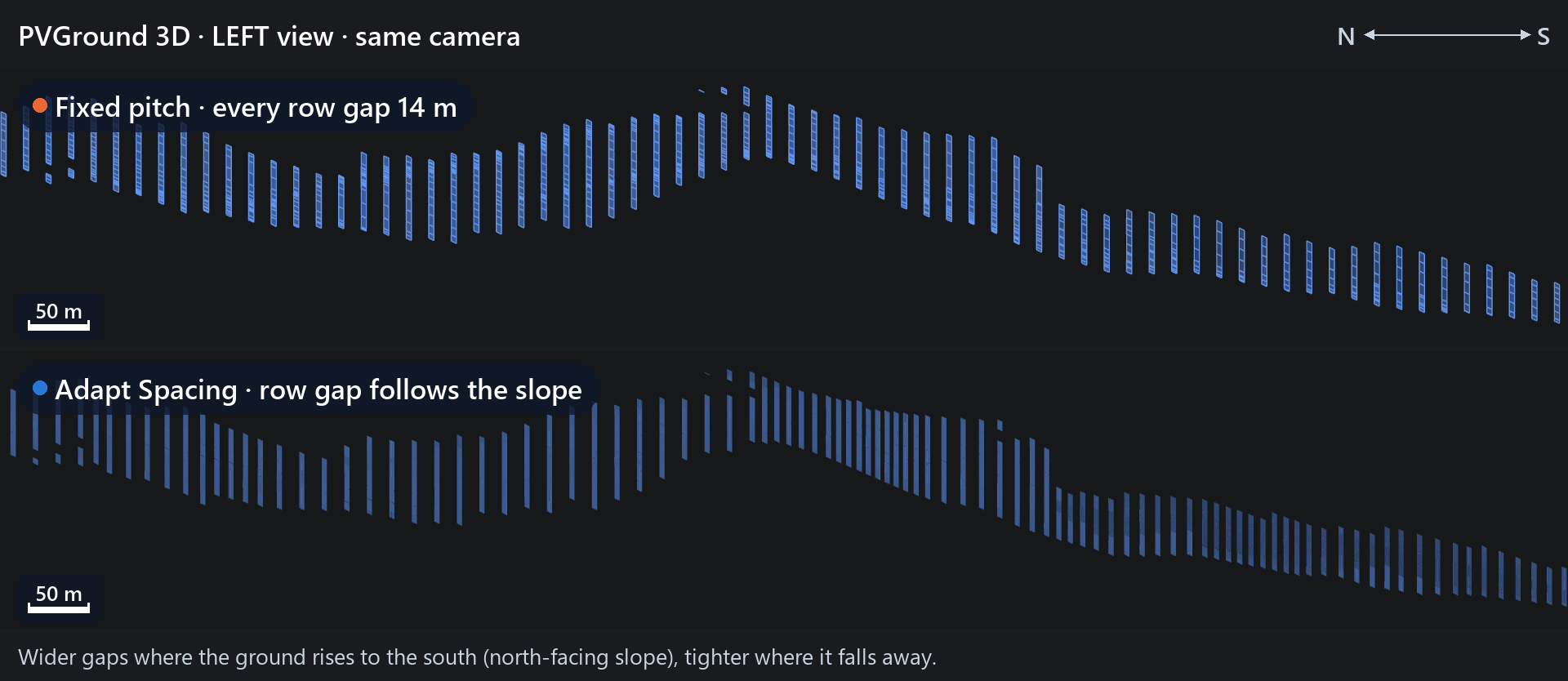

PVGround 3D LEFT görünümünde iki yerleşimin satır aralıkları
Adım 4
İki Yerleşimi Nasıl Karşılaştırdık
Karşılaştırmayı PVGround’da, 82,8 ha’lık engebeli bir test sahasında yaptık: 2V×26 fixed-tilt sehpa, 25° eğim, 585 Wp modül. Gölge kuralı iki senaryoda da aynıydı: 21 Aralık’ta 10:00–14:00 arasında ön satırdan %0 gölge ve satır aralığı için 1–14 m sınırları.
İlk yerleşim tüm PV alanında tek bir satır aralığı kullandı. Bu kuralı her satırda sağlayan en küçük tek aralık 14 m oldu; en dik kuzey yamaçları daha fazlasını istiyordu ve iki senaryoda da 14 m üst sınıra takıldı. İkinci yerleşim PVGround Adapt Spacing ile üretildi: aynı kural, aynı sınırlar, ama her satır için ayrı hesap.
Metrikleri PVGround Area Report’tan aldık; farklı sabit aralıkların aynı alana kaç MWp sığdırdığını da kapasite analiziyle çıkardık. Her iki senaryo öncesinde koordinat, arazi ve gölge objelerinin hazır olması gerekir — PVGround’un Layout Iteration ve gölge-hizalı adaptive spacing için kullandığı ön koşul.

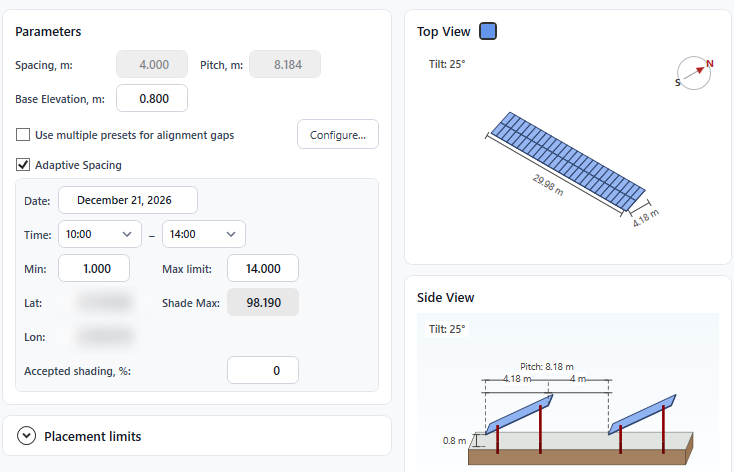

PVGround Frame Settings içinde Adapt Spacing ayarları

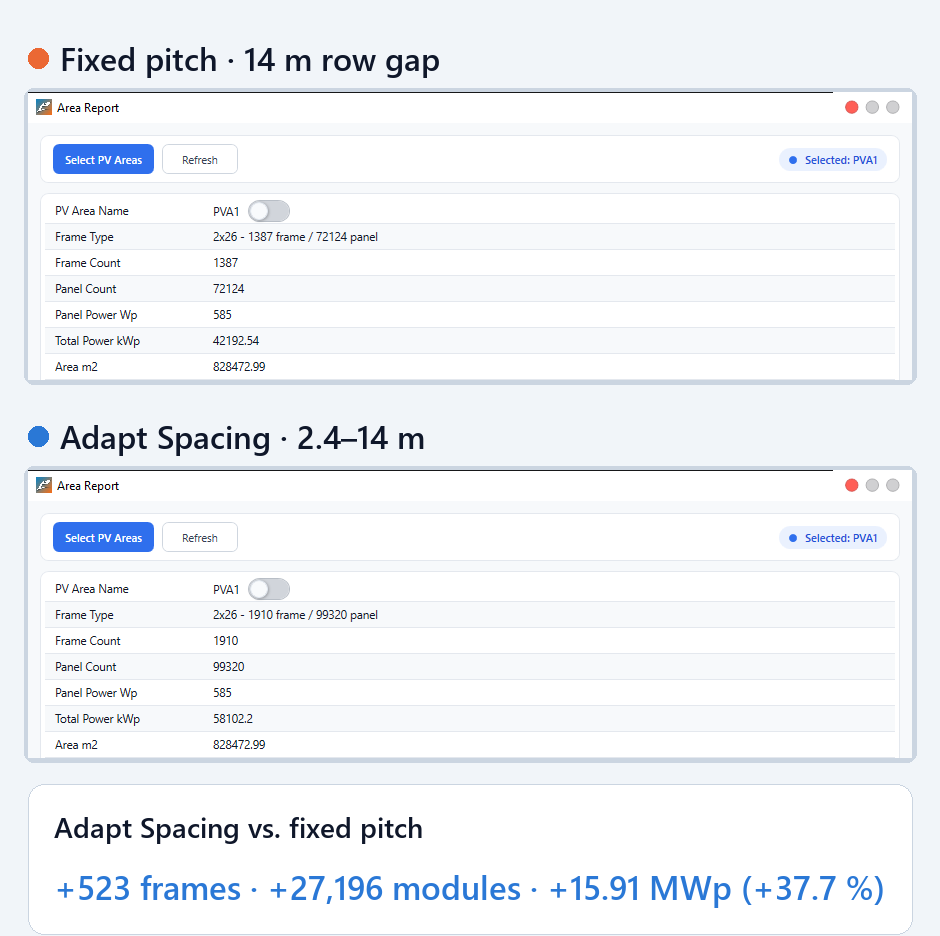

Her iki yerleşim senaryosu için PVGround Area Report
Adım 5
Rakamlar Ne Söylüyor — ve Ne Söylemiyor
Aynı gölge kuralında Adapt Spacing, sabit pitch’e göre 523 frame (27.196 modül) daha yerleştirdi: 42,19 MWp yerine 58,10 MWp, yani %37,7 daha fazla DC. Bu kazanç kurulu watt başına daha iyi performanstan değil arazi kullanımından geliyor: satırlar güneye bakan yamaçlarda sıklaşıyor, kuzeye bakan yamaçlarda açılıyor.
Sabit pitch ile aynı kapasiteye ulaşmak da mümkün: tek aralığı 9,1 m’ye indirdiğinizde alan yine yaklaşık 58 MWp taşıyor. Ama bu durumda satırların %35’i gölge kuralının istediğinden dar bir aralıkta kalıyor; aynı MWp’yi kuzey yamaçlarında gölgeyi kabul ederek alıyorsunuz. Gerçek soru şu: aynı gölgede daha fazla MWp mi, aynı MWp’de daha az gölge mi?
Enerji tarafı PVsyst’te okunmalı. Specific yield neredeyse sabit kalıp Year-1 enerji ve DC kapasite birlikte yükseliyorsa kazanç çoğunlukla arazi kullanımı ve yerleşim yoğunluğu iyileştirmesidir. Specific yield belirgin artıyorsa performans verimliliği söz konusudur. İkisi de değerli olabilir; fakat farklı kararlar gerektirir.
Specific yield’i dikkatli okuyun
Wh/W’de küçük değişim, MWdc’de büyük değişimle birlikte geliyorsa ek enerji genelde kurulu watt başına sihirli bir performans artışından değil, sahaya daha fazla kapasite sığdırmaktan gelir.
14 m
Satır aralığı — sabit spacing
2,4–14 m
Satır aralığı — Adapt Spacing
1.387
Frame sayısı — sabit spacing
1.910
Frame sayısı — Adapt Spacing
42,19 MWp
DC kapasite — sabit spacing
58,10 MWp
DC kapasite — Adapt Spacing
9,1 m
Aynı MWp’yi veren sabit aralık
%35
Bu aralıkta gölge kuralını aşan satırlar

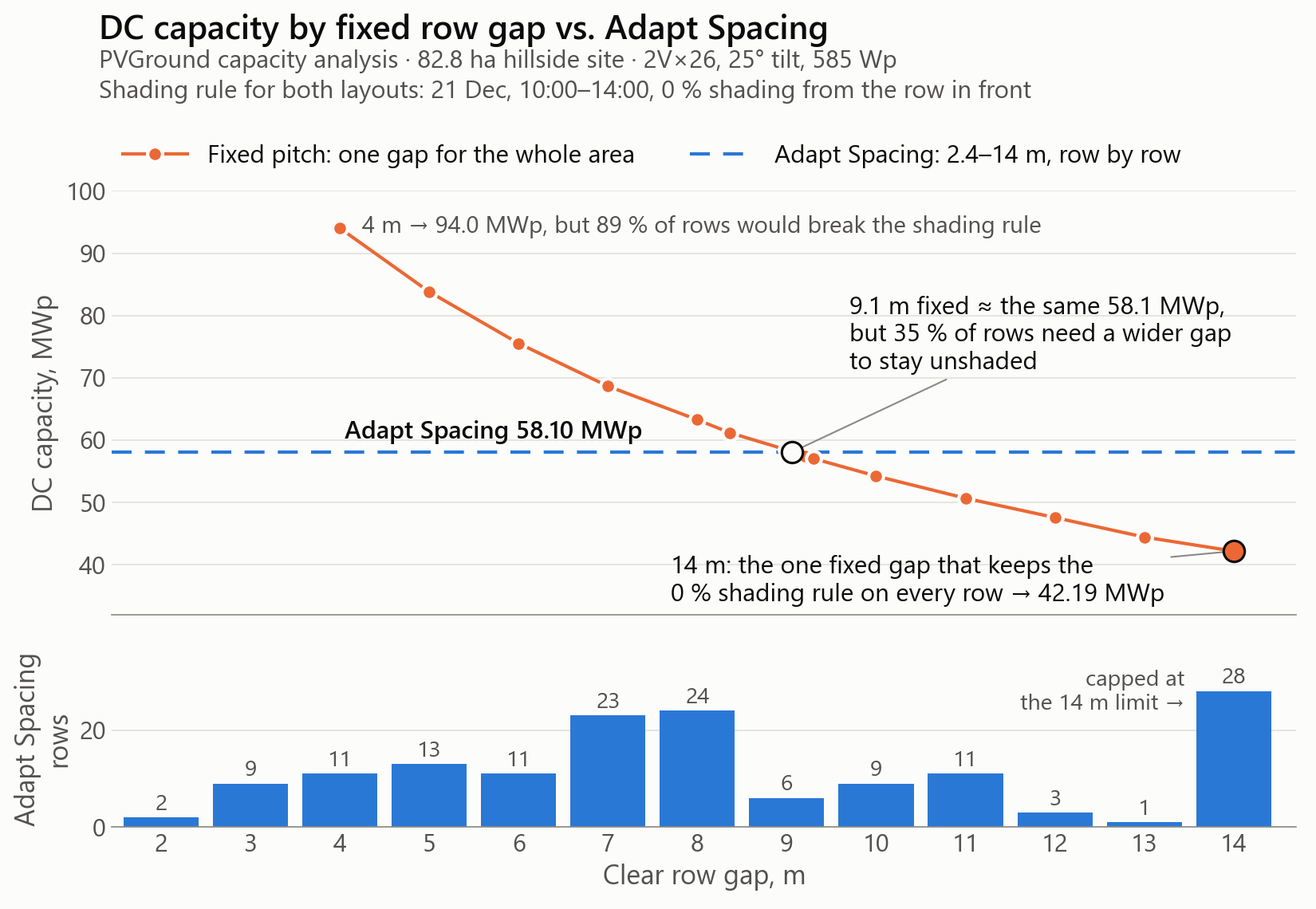

Sabit satır aralığına göre DC kapasite ve Adapt Spacing sonucu
Adım 6
Uygulanabilirlik ve Ekonomi Hâlâ Belirler
Adapt Spacing bedelsiz bir karmaşıklık değildir. Düzensiz bir yerleşim daha az standart kurulum, bloklar arası daha fazla varyasyon, LV kablo yönlendirmede daha fazla efor, daha fazla yerleşim doğrulama ve sahadaki tekrarlanabilirlik kaybı anlamına gelebilir. Bunlar maliyet, takvim ve saha riskini sessizce kaydırabilir.
Daha yüksek DC kapasite AC boyutlandırmasını, trafo bloklarını ve BOS miktarlarını da etkileyebilir. Basitleştirilmiş LCOE benzer görünse bile uygulama yolu farklı olabilir. Bu yüzden faydalı sonuç “Adapt Spacing her zaman daha iyidir” değil; “Adapt Spacing test edilmeye değerdir” — özellikle sabit pitch kapasite bırakıyorsa.

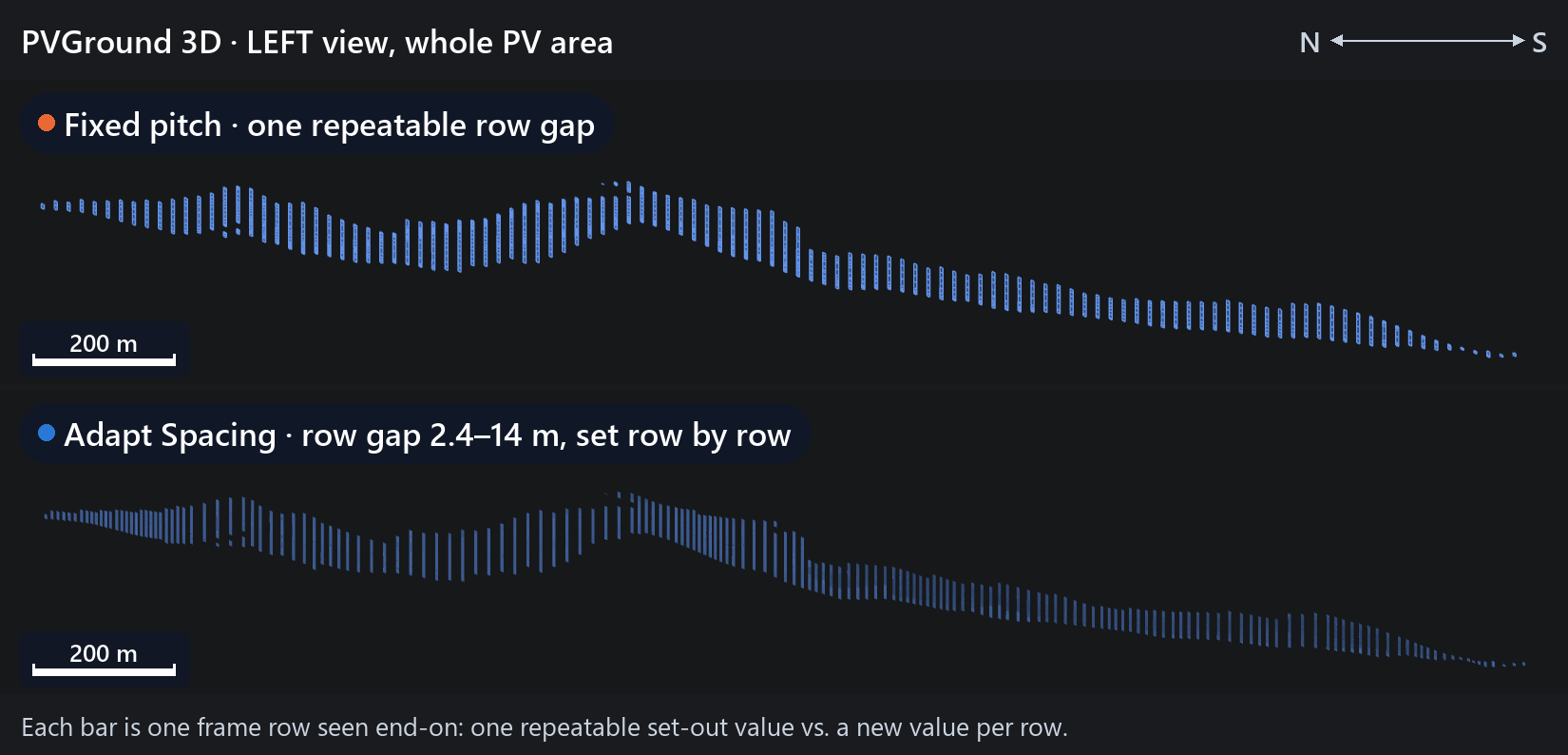

Sabit pitch ve Adapt Spacing satır düzeninin LEFT görünümde karşılaştırması
Pitch Sadece Spacing Girdisi Değil, Proje Kararıdır
Sabit pitch yerleşimi temiz bir baseline verir. Adapt Spacing daha iyi bir takip sorusu sorar: araziyi düzenli davranmaya zorlayarak neyi bırakıyoruz?
PVGround bu soruyu AutoCAD içinde yanıtlayıp PVsyst’e aktarabileceğiniz metriklerle sunar. Nihai seçim yine uygulanabilirliğe bağlıdır — ama en azından tasarım sorusu ideolojik değil, ölçülebilir hale gelir.
Seçmeden Önce Sorulacak Sorular
Kendi sahanızda sabit spacing ile Adapt Spacing’i karşılaştırırken bu kontrol listesini kullanın:
- Ek enerji nereden geliyor — daha yüksek specific yield mi, daha fazla kurulu DC mi?
- Ek kapasite kablolama, trafo blokları ve erişimi nasıl etkiliyor?
- Yerleşim yoğunluğu için ne kadar saha tekrarlanabilirliği feda ediliyor?
- Uygulama karmaşıklığı fiyatlandırıldığında ekonomi hâlâ anlamlı mı?
Karşılaştırmamızda Adapt Spacing aynı gölge kuralında %37,7 daha fazla kurulu DC için yer açtı. Bunun Year-1 enerjiye ne kadar dönüştüğünü görmek bir sonraki adım: iki yerleşimi aynı varsayımlarla PVsyst’e aktarın. Rakamlarınız farklı olacaktır; ölçeklenen şey bu iş akışıdır.
